REDES DE AREA LOCAL
Redes&Intenet
Tipo de redes
Definicion:
El término red informática hace referencia a un conjunto de equipos y dispositivos informáticos conectados entre sí, cuyo objeto es transmitir datos para compartir recursos e información. Si bien existen diversas clasificaciones de redes informáticas, la más reconocida es aquella que las distingue de acuerdo a su alcance. De esta manera los tipos de redes son:
Las redes se clasifican en:
(importante)

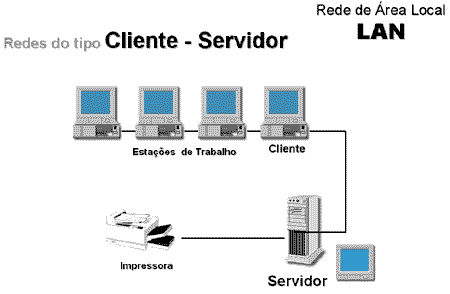

RED DE ÁREA LOCAL o LAN (local area network). Esta red conecta equipos en un área geográfica limitada, tal como una oficina o edificio. De esta manera se logra una conexión rápida, sin inconvenientes, donde todos tienen acceso a la misma información y dispositivos de manera sencilla.
RED DE ÁREA AMPLIA o WAN (wide area network). Estas redes se basan en la conexión de equipos informáticos ubicados en un área geográfica extensa, por ejemplo entre distintos continentes. Al comprender una distancia tan grande la transmisión de datos se realiza a una velocidad menor en relación con las redes anteriores. Sin embargo, tienen la ventaja de trasladar una cantidad de información mucho mayor. La conexión es realizada a través de fibra óptica o satélites.

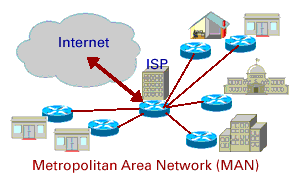

RED DE ÁREA METROPOLITANA o MAN (metropolitan area network). Ésta alcanza una área geográfica equivalente a un municipio. Se caracteriza por utilizar una tecnología análoga a las redes LAN, y se basa en la utilización de dos buses de carácter unidireccional, independientes entre sí en lo que se refiere a la transmisión de datos.
RED DE ÁREA LOCAL INALÁMBRICA o WLAN (Wireless Local Area Network). Es un sistema de transmisión de información de forma inalámbrica, es decir, por medio de satélites, microondas, etc. Nace a partir de la creación y posterior desarrollo de los dispositivos móviles y los equipos portátiles, y significan una alternativa a la conexión de equipos a través de cableado.
Tipos de cables de red
son aquellos alambres que permiten conectar a las computadoras entre sí o a terminales de redes y es por medio de estos que los bits se trasladan.
Cable coaxial: estos cables se caracterizan por ser fáciles de manejar, flexibles, ligeros y económicos. Están compuestos por hilos de cobre, que constituyen en núcleo y están cubiertos por un aislante, un trenzado de cobre o metal y una cubierta externa, hecha de plástico, teflón o goma.
La malla de metal o cobre se encarga de absorber aquellas señales electrónicas que se pierden para que no se escapen datos, lo que lo hace ideal para transmitir importantes cantidades de estos a grandes distancias. Los cables coaxiales se pueden dividir en Thinnet, que son cables finos, flexibles y de uso sencillo. Por otro lado, están los cables gruesos, llamados Thicknet. Estos resultan más rígidos y su núcleo es más ancho que el anterior, lo que permite trasferir datos a mayores distancias.
Cables de par trenzado: estos cables están compuestos por dos hilos de cobre entrelazados y aislados y se los puede dividir en dos grupos: apantallados (STP) y sin apantallar (UTP). Estas últimas son las más utilizadas en para el cableado LAN y también se usan para sistemas telefónicos. Los segmentos de los UTP tienen una longitud que no supera los 100 metros y está compuesto por dos hilos de cobre que permanecen aislados. Los cables STP cuentan con una cobertura de cobre trenzado de mayor calidad y protección que la de los UTP. Además, cada par de hilos es protegido con láminas, lo que permite transmitir un mayor número de datos y de forma más protegida. Se utilizan los cables de par trenzado para LAN que cuente con presupuestos limitados y también para conexiones simples.
Cables de fibra óptica: estos transportan, por medio de pulsos modulados de luz, señales digitales. Al transportar impulsos no eléctricos, envían datos de forma segura ya que, como no pueden ser pinchados, los datos no pueden ser robados. Gracias a su pureza y la no atenuación de los datos, estos cables transmiten datos con gran capacidad y en poco tiempo.
La fibra óptica cuenta con un delgado cilindro de vidrio, llamado núcleo, cubierto por un revestimiento de vidrio y sobre este se encuentra un forro de goma o plástico. Como los hilos de vidrio sólo pueden transmitir señales en una dirección, cada uno de los cables tiene dos de ellos con diferente envoltura. Mientras que uno de los hilos recibe las señales, el otro las transmite. La fibra óptica resulta ideal para la transmisión de datos a distancias importantes y lo hace en poco tiempo.
CONFIGURACION DE CABLES UTP

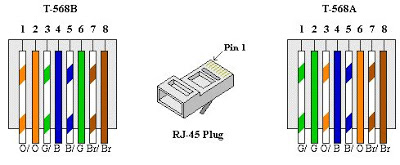

NORMA EIA/TIA 568 B TIA/EIA-568-B
intenta definir estándares que permitirán el diseño e implementación de sistemas de cableado estructurado para edificios comerciales y entre edificios en entornos de campus. El sustrato de los estándares define los tipos de cables, distancias, conectores, arquitecturas, terminaciones de cables y características de rendimiento, requisitos de instalación de cable y métodos de pruebas de los cables instalados. El estándar principal, el TIA/EIA-568-B.1 define los requisitos generales, mientras que TIA/EIA-568-B.2 se centra en componentes de sistemas de cable de pares balanceados y el -568-B.3 aborda componentes de sistemas de cable de fibra óptica.
TOPOLOGÍA DE LA NORMA La topología de la norma debe ser en red en estrella CABLE El cable que se debe utilizar para la norma es Cable UTP categoría 6; los cables deben estar ordenados según lo que dice la norma que son: ● Blanco- naranja ● naranja ● Blanco- verde ● azul ● blanco- azul ● verde ● blanco- marrón ● marrón
TIA/EIA-568-B
intenta definir las normas que permitan el diseño y aplicación de sistemas de cableado estructurado para edificios comerciales, y entre los edificios y entornos de campus. La mayor parte de las normas definen los tipos de cableado, distancias, conectores, arquitecturas de sistema de cable, las normas de terminación de cable y características de desempeño, los requisitos de instalación de cables y los métodos de prueba de cables instalados. La norma principal, TIA/EIA-568-B.1 define los requisitos generales, mientras que-568-B.2 se centra en los componentes de los sistemas de cable balanceado de par trenzado y-568-B.3 aborda componentes de los sistemas de cable de fibra óptica.
los cables solicitados por la norma es el cable UTP categoría 5 los cuales deberán tener esta ubicación para su funcionamiento:
- Blanco - verde
- Verde
- Blanco - naranja
- Azul
- Blanco - azul
- Naranja
- Blanco - marron
- Marrón
¿QUE ES UN PROTOCOLO DE COMUNICACION?
Direcciones ip
Clases de direcciones ip
Las direcciones IP (IP es un acrónimo para Internet Protocol) son un número único e irrepetible con el cual se identifica una cmputadora conectada a una red que corre el protocolo IP.
Una dirección IP (o simplemente IP como a veces se les refiere) es un conjunto de cuatro numeros del 0 al 255 separados por puntos.
Clases de direcciones IPv4
son las siguientes:
Los siguientes tipos de direcciones IP son:
El tipo A:
esta utilizan el primer octeto para identificar la red, y los 3 octetos restantes son para identificar el host por lo que las usan grandes empresas internacionales por que provee 16, 777,214 direcciones IP para los host pero a la vez tiene una limitación de 126 redes.
El tipo C:
este utiliza los 3 primeros octetos para la red y deja un octeto que resta para los hosts pues son utilizadas por pequeñas y medianas empresas y suman un total de 2, 097, 152 redes con un máximo de 254 hosts.
El tipo B:
se utiliza los dos primeros octetos para identificar la red y los restantes que son dos son para el host que son utilizadas en compañías, universidades y otras entidades por lo cual hay una cabida de 16, 384 redes y un total de 65, 534 (216-2) direcciones IP para los hosts.
Tipo D:
estas están reservadas para los multicast que es para definir grupos de nodos y enviar mensajes IP es decir son utilizados para identificar una red y van de 224.0.0.0 hasta 239.255.255.255.
Tipo E: este tipo por el momento es para uso futuro es decir, están en un proceso experimental.
La máscara de subred
Permite distinguir dentro de la dirección IP, los bits que identifican a la red y los bits que identifican al host. En una dirección IP versión 4, de los 32 bits que se tienen en total, se definen por defecto para una dirección clase A, que los primeros ocho (8) bits son para la red y los restantes 24 para host, en una dirección de clase B, los primeros 16 bits son la parte de red y la de host son los siguientes 16, y para una dirección de clase C, los primeros 24 bits son la parte de red y los ocho (8) restantes son la parte de host. Por ejemplo, de la dirección de clase A 10.2.1.2 sabemos que pertenece a la red 10.0.0.0 y el host al que se refiere es el 2.1.2 dentro de la misma.
La máscara se forma poniendo en 1 los bits que identifican la red y en 0 los bits que identifican al host. 5 De esta forma una dirección de clase A tendrá una máscara por defecto de 255.0.0.0, una de clase B 255.255.0.0 y una de clase C 255.255.255.0. Los dispositivos de red realizan un AND entre la dirección IP y la máscara de red para obtener la dirección de red a la que pertenece el host identificado por la dirección IP dada.
PASOS PARA CAMBIAR LA DIRECCION IP DE TU CUMPOTADOR
1. EN INICIO, panel de control y seleccionamos redes y otros recursos.
2.En la parte izquierda selecionamos Cambiar configuracion del adaptador luego de esto clic derecho y seleccionamos propiedades.
3. Luego seleccionamos protocolo IPv4 , propiedades y finalmente cambiamos ladireccion IP con su respectiva mascara de subred.
.
